24V DC Servo Motor Boom پارک هوشمند مانع، 10 میلیون عملیات بار

Place of Origin China
نام تجاری WONSUN
گواهی CE
Model Number DZ-138
مقدار حداقل تعداد سفارش 1pc
قیمت 225usd
Packaging Details Packed in bubble wrap firstly, and then reinforced with carton for outer packing.
زمان تحویل 3-7 روز کاری پس از دریافت پرداخت خود را
شرایط پرداخت T / T، Western Union، Money Gram، تضمین تجارت Alibaba، Paypal و غیره،
قابلیت ارائه 1000 مجموعه / ماه

Contact me for free samples and coupons.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
جزئیات محصول
نام محصول 10 میلیون بار عملیاتی 24V DC Servo Motor Boom پارکینگ سد مانع هوشمند دمای محیط کار -40 ℃ ~ +85 ℃
نوع بازوی مستقیم، تاشو، شمشیربازی رنگ زرد، نارنجی، خاکستری - سیاه و سفید
زمان عملیات سرعت 0.3.0.6،0.9،2،4 ثانیه سرعت قابل تنظیم است مورد ماشین ورق فولاد 2.0mm ورق
برجسته

,

,

traffic barrier gate

پیام بگذارید
توضیحات محصول

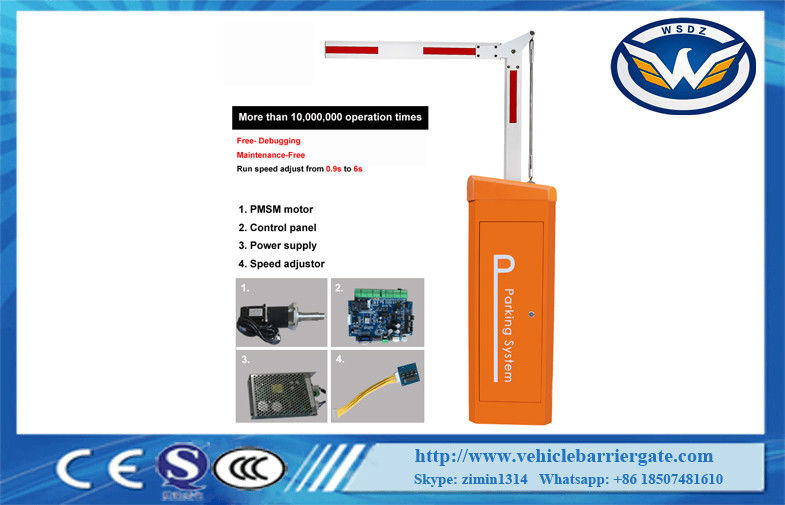

10 میلیون بار عملیاتی 24V DC Servo Motor Boom پارک مانع مانع هوشمندانه

بالا / پایین تنظیم پارامتر سرعت دستورالعمل:

نام پارامتر توضیح:

نام D00spa

پارامتر پارامتر PA__00

PA__AST: تنظیم مجدد

** _ خطا: هشدار دروغین

توضیحات کلید:

منو: کلید منو، چهار پارامتر را تغییر دهید

L / R Arrow: کلیدهای حرکت چپ و راست حرکت می کنند، دایره ای حرکت می کند، شخصیت های مربوطه فلاش می زنند

فلش UP: افزایش از 0 تا 9، کلید چرخه، اضافه کردن یک برای هر یک از فشار دادن

ENTER: کلید را وارد کنید برای وارد کردن پارامتر خاص، ENTER را در پارامتر نمایش داده شده فشار دهید.

پارامتر توضیح:

1d0000، 2d0000، 3d0000، 4d0000: نشان می دهد که پارامتر جاری 0000 است که می تواند به ترتیب

از بیت اول تا چهارم در سمت راست بازبینی کنید.

پارامترهای زمان بازگشت نیمه باز: PA__09 (محدوده 100 ~ 1500)

پارامترهای بالا: PA__10، PA__11 (محدوده 100 ~ 9999)، PA__12 (دامنه ای از 01 ~ 99)،

پارامترهای پایین: PA__13، PA__14 (از 100 تا 9999)، PA__15 (دامنه ای از 01 ~ 99)،

پارامترهای موقعیت پایین: PA__20 (محدوده بین 01 تا 9999)

پارامتر موقعیت بالا: PA__21 (محدوده 01 تا 9999)

حساسیت مقاومت: PA__23 (دامنه 10 تا 99)

سطح بوم: PA__30 (محدوده 0 تا 1)

پارامتر PA_09 PA_10 PA_11 PA_12 PA_13 PA_14 PA_15
رونق هشت ضلعی متوسط ​​3 متر، 1 ثانیه (بدون نوار چسب) 1500 1650 1850 35 1550 1850 05
رونق هشت ضلعی متوسط ​​3 متر، 1 ثانیه (با نوار چسب) 1500 1650 1850 35 1400 1900 30
رکورد بزرگ هشت ضلعی 4.5m، 2.5sec (بدون نوار چسب) 400 950 2800 35 750 3500 30
شیب هشت ضلعی بزرگ 6 متر، 4 سانتیمتر (با نوار چسب) 400 500 5500 25 400 5500 25
رونق دور 3 متر، 0.9 ثانیه 1500 1650 1750 25 1650 1750 15
رونق دور 2.5 متر، 0.6 ثانیه 1200 1350 1050 20 1250 1500 30


داده های تکنیکی:

دروازه مانع DZ-138 V06T V09T
حداکثر طول بوم و قطر 2500 میلی متر، 75 میلی متر 3000mm، F75mm
باز / بسته شدن زمان 0.6 ثانیه 0.9sec، 2.5sec، 4.5sec
منبع تغذیه 24/100 / 240VAC، 50 / 60Hz 24/100 / 240VAC، 50 / 60Hz
مصرف برق حداکثر 150 وات 100w
مورد ماشین ورق فولاد 2.0mm ورق ورق فولاد 2.0mm ورق
اندازه مورد ماشین (W * D * H) 342 * 312 * 959 میلیمتر 342 * 312 * 959 میلیمتر
وزن خالص 43 کیلوگرم 42.6 کیلوگرم
محدوده دمای کاری ℃ -45 ℃ ~ + 85 ℃ -45 ℃ ~ + 85 ℃
روش رانندگی موتور سروو موتور سروو
سیستم حفاظت (IP) 54 54
کلاس عایق F F
رطوبت نسبی ≤90٪ ≤90٪
سرعت موتور 3000r / min 3000r / min
فاصله کنترل از راه دور ≤100m (باز، آب و هوای آفتابی) ≤100m (باز، آب و هوای آفتابی)
گشتاور خروجی 1.2NM * 140 = 160N.M 0.86NM * 140 = 120N.M
در حال اجرا نویز < 45dB 45dB
درمان سطحی پودر الکترواستاتیک پودر فلزی در فضای باز پودر الکترواستاتیک پودر فلزی در فضای باز
کنترل کننده DZ
ولتاژ (± 10٪) 100-240 ولت 100-240 ولت
فرکانس (هرتز) 50-60 50-60
مصرف برق حداکثر (وات) 8 8
فیوز F5AH F5AH
کنترل ولتاژ 24V DC / max.3000mA 24V DC / max.3000mA
شماره ورودی پایان 8 8
بازده خروجی جمع کننده 2 2
شماره رله معکوس کردن سطح سطح صفر 3 3
محدوده دمای کاری ℃ -45 ℃ ~ + 85 ℃ -45 ℃ ~ + 85 ℃
سیستم حفاظت (IP) 20 20
وزن (گرم) 450 گرم 450 گرم
ابعاد میلیمتر (LWH) 158 * 126 * 55

مزایای مانع سرو موتور:

1. گیت به طور خودکار هنگام خاموش شدن، طراحی بدون کلاچ، بدون نیاز به دخالت انسان باز می شود. هنگامی که برق روشن می شود، دروازه به طور خودکار بازنشانی، بازگرداندن به حالت بسته شدن دروازه، واقعا بدون نظارت، استانداردهای ایمنی آتش. در صورت نیاز، عملیات دستی در هنگام خاموش شدن لازم است، بازوی عملیاتی باز و بسته به صورت دستی نیز می توان با تنظیم سوئیچ DIP کنترل کننده کنترل، اطمینان حاصل کرد که سیستم را می توان در هر زمان استفاده کرد.
2. استفاده از دستگاه بهار متعادل فشرده سازي، تنظيم خوب، بدون سر و صدا، فشرده سازي، آسان ساختن، امن و قابل اعتماد نيست.
3. انواع ورودی و خروجی را می توان انتخاب کرد، به طور معمول باز به طور معمول بسته به اختیاری است.
4. زاویه باز دست را می توان از 60 تا 90 درجه، 10 درجه رزولوشن، مناسب برای نصب و راه اندازی برجسته eaves مناسب است.
5. سرعت بسته شدن را می توان تنظیم کرد.
6. خروجی سوئیچ رله سوئیچ بالا و پایین.
7. حالت ورودی دروازه سوئیچ: خروجی سیگنال OK نشان می دهد که دروازه به درستی کار می کند.
8. عملکرد خروجی مانع خروجی غیر عادی زنگ هشدار.
9. خروجی سیگنال سوئیچ رله رله و گشتاور.
10. سیگنال آشکارساز حلقه خارجی ضد انفجار رابط، سیگنال سنسور مادون قرمز ضد انفجار رابط.
11. رابط رابط تعداد.
12. بازوی باز کردن اولویت ضد تکان دهنده تابع. مهم نیست که دروازه فعلی در چه حالت باشد، اپراتور از طریق دکمه سه گانه فشار، نرم افزار یا کنترل از راه دور برای صدور فرمان باز، دروازه اولویت اجرای اجرای باز خواهد شد.
13. سد با عملکرد حفاظت ضد برخورد، زمانی که وسیله نقلیه در بازوی دروازه قرار می گیرد، بازو می تواند چرخش برای جلوگیری از آسیب به وسیله نقلیه و مانع مانع دستگاه.
14. تاخیر تابع انتخاب بسته.
15. بازوی خودکار معکوس با حساسیت بالا (شدت را می توان تنظیم کرد).
16. سیستم رابط پارکینگ
17.RS485 یا RS232 کنترل ارتباطات شبکه بالا و پایین (بدون نیاز به نصب ماژول ارتباطی)

پانل کنترل مانع موتور سروکار:

1. انتخاب حالت NO / NC، در سوپاپ سوئیچ 1، ON برای NC، OFF برای NO.

2. خود قفل زمانی که خاموش است یا دروازه به طور خودکار باز انتخاب. در شیب سوئیچ 2، ON برای باز شدن اتوماتیک است

وقتی خاموش شدی

3. انتخاب خودکار معکوس یا توقف زمانی که با مانع خارجی است. در شیب سوئیچ 3، روشن است برای اتوماتیک

توقف و OFF برای چرخش اتوماتیک است؛

4. تنظیم خودکار تنظیم سرعت بسته شدن، در حالت شیب 4، 0.9s و 1.3s برای گزینه. ON برای 0.3 ثانیه است

5. تأخیر خودکار انتخاب بسته. Dip switch5،6،7،8 برای آن است و زمان تاخیر 1S، 2S، 3S، 4S، 5S،

8s، 10s، 15s، 20s، 25s، 30s، 35s، 40s، 50s، 60s برای گزینه.

6. تنظیم زاویه رکاب، مناسب برای برخی از مناطق که رونق نمی تواند به موقعیت عمودی برسد

ناشی از موانع است. قابل تنظیم برای 60 درجه، 70 درجه، 80 درجه و 90 درجه است. و سوئیچ شیب یکی دیگر از مستقل است (1 2 سوئیچ).

7. حالت سوئیچ تعمیر و نگهداری، مناسب برای تعمیر و تنظیم ممکن است.

8. رابط RS485، می تواند با کامپیوتر متصل شود، وضعیت دروازه مانع و اطلاعات هشدار را بررسی کنید.

9. سیگنال کنترل باز / بستر پارکینگ و سیگنال باز / بسته کنترل از راه دور جداگانه هستند. بازوی بازو

عملکرد حافظه، تعداد بازوی بازو پالس، و بعد از تعداد ماشین ها بسته شده (باید با یک وسیله نقلیه شناسایی مجهز شود)

10. عملکرد سیگنال ورودی توقف.

11. تابع ورودی سیگنال ورودی سیگنال.

12. عملکرد خروجی اطلاعات هشدار.

13. خروجی مانع خروجی تابع خروجی.

14. تمام پورت های ورودی انزوای optoelectronic است، محدوده ولتاژ ورودی DC5 ~ 24V است

15. ورودی سیگنال آشکارساز و ورودی سیگنال مادون قرمز، یعنی استفاده از خروجی COM، NC آشکارساز حلقه

(به طور معمول No.4 و No.11، به خصوص با آشکارساز مرتبط است، دروازه مانع به فرمان بسته پاسخ نمی دهد

هنگامی که کویل متصل نیست). تشخیص مادون قرمز از نوع NPN استفاده می کند.

اگر شما هر گونه سوال، لطفا با ما آزادانه تماس بگیرید!
