جزئیات محصول
محل منبع: چين
نام تجاری: WONSUN
گواهی: CE
شماره مدل: DZ-138
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1pc
قیمت: قابل مذاکره
جزئیات بسته بندی: در قرار دادن حباب بسته بندی شده در مرحله اول و سپس مقوا را برای بسته بندی بیرونی تقویت شده.
زمان تحویل: 3-7 روز کاری پس از دریافت پرداخت خود را
شرایط پرداخت: T / T، Western Union، Money Gram، تضمین تجارت ، Paypal و غیره،
قابلیت ارائه: 1000 مجموعه / ماه
زمان عملیات: |
0.6s/2.5m,0.9s/3m,2s/4m,5s/6m |
محدوده دمای عملیاتی ℃: |
-45℃~+85℃ |
روش رانندگی: |
سروو موتور |
منبع تغذیه: |
24/100/240 VAC، 50/60 هرتز |
گواهی: |
CE |
نام آیتم: |

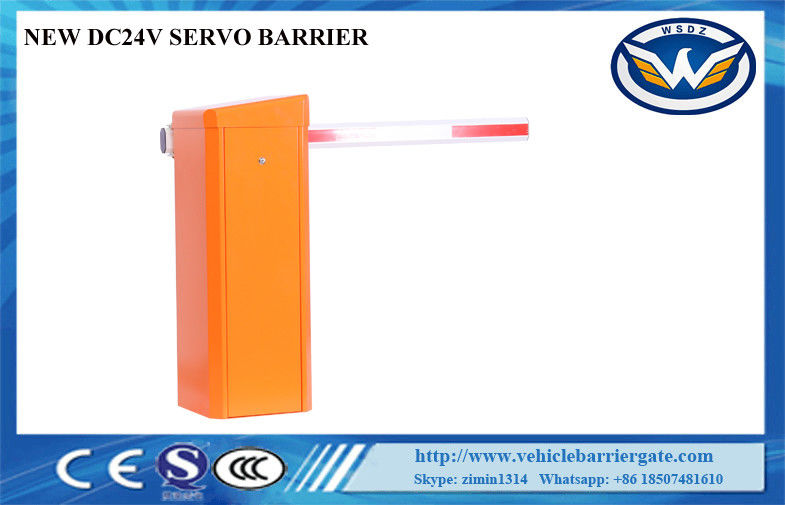

سد هوشمند راهبند سیاره ای دنده 24VDC سروو موتور سدی بالا |
زمان عملیات: |
0.6s/2.5m,0.9s/3m,2s/4m,5s/6m |
محدوده دمای عملیاتی ℃: |
-45℃~+85℃ |
روش رانندگی: |
سروو موتور |
منبع تغذیه: |
24/100/240 VAC، 50/60 هرتز |
گواهی: |
CE |
نام آیتم: |
سد هوشمند راهبند سیاره ای دنده 24VDC سروو موتور سدی بالا |
دقت بالا دنده 24 ولت دینامیک سوپاپ موتور سوپاپ مانع هوشمند سوپاپ
خصوصیات دروازه مانع ترافیک DZ-138:
| دروازه مانع DZ-138 | V06T | V09T |
| حداکثر طول بوم و قطر | 2500 میلی متر، 75 میلی متر | 3000mm، F75mm |
| باز / بسته شدن زمان | 0.6 ثانیه | 0.9sec، 2.5sec، 4.5sec |
| منبع تغذیه | 24/100 / 240VAC، 50 / 60Hz | 24/100 / 240VAC، 50 / 60Hz |
| مصرف برق | حداکثر 150 وات | 100w |
| مورد ماشین | ورق فولاد 2.0mm ورق | ورق فولاد 2.0mm ورق |
| اندازه مورد ماشین (W * D * H) | 342 * 312 * 959 میلیمتر | 342 * 312 * 959 میلیمتر |
| وزن خالص | 43 کیلوگرم | 42.6 کیلوگرم |
| محدوده دمای کاری ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
| روش رانندگی | موتور سروو | موتور سروو |
| سیستم حفاظت (IP) | 54 | 54 |
| کلاس عایق | F | F |
| رطوبت نسبی | ≤90٪ | ≤90٪ |
| سرعت موتور بدون بار | 3000r / min | 3000r / min |
| فاصله کنترل از راه دور | ≤100m (باز، آب و هوای آفتابی) | ≤100m (باز، آب و هوای آفتابی) |
| گشتاور خروجی | 1.2NM * 140 = 160N.M | 0.86NM * 140 = 120N.M |
| در حال اجرا نویز < | 45dB | 45dB |
| درمان سطحی | پودر الکترواستاتیک پودر فلزی در فضای باز | پودر الکترواستاتیک پودر فلزی در فضای باز |
| کنترل کننده DZ | ||
| ولتاژ (± 10٪) | 100-240 ولت | 100-240 ولت |
| فرکانس (هرتز) | 50-60 | 50-60 |
| حداکثر مصرف انرژی (وات) | 8 | 8 |
| فیوز | F5AH | F5AH |
| کنترل ولتاژ | 24V DC / max.3000mA | 24V DC / max.3000mA |
| شماره ورودی پایان | 8 | 8 |
| بازده خروجی جمع کننده | 2 | 2 |
| شماره رله معکوس کردن سطح سطح صفر | 3 | 3 |
| محدوده دمای کاری ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
| سیستم حفاظت (IP) | 20 | 20 |
| وزن (گرم) | 450 گرم | 450 گرم |
| بعد، ابعاد، اندازه | میلی متر (LWH) | 158 * 126 * 55 |
توابع و ویژگی ها:
1. گیت به طور خودکار هنگامی که خاموش می شود، بدون طراحی کلاچ، بدون نیاز به دخالت انسان است. وقتی روشن شد،
دروازه به طور خودکار بازنشانی، بازگرداندن به حالت بسته شدن دروازه، واقعا بدون مراقبت، استانداردهای ایمنی آتش. اگر خاص
لازم است، هنگامی که خاموش شود، عمل بازو و دست دستی نیز می تواند دستی عمل کند
با راه اندازي سوئيچ DIP کنترل كنترل، كه اطمينان حاصل كنيد كه سيستم را مي توان در هر زماني استفاده كرد، قابل درك است.
2. استفاده از دستگاه بهار متعادل فشرده سازي، تنظيم خوب، بدون سر و صدا، سازگاري ناپذير، آسان ساختن، امن و قابل اعتماد.
3. انواع حالت های ورودی و خروجی را می توان انتخاب کرد، به طور معمول باز به طور معمول بسته به اختیاری است.
4. زاویه باز دست می تواند از 60 تا 90 درجه، وضوح 10 درجه، مناسب برای نصب و راه اندازی برجسته eaves مناسب است.
5. سرعت بسته شدن را می توان تنظیم کرد.
6. سوئیچ خروجی سوییچ بالا و پایین سیگنال رله.
7. حالت ورودی دروازه مانع: خروجی سیگنال OK نشان می دهد که دروازه به درستی کار می کند.
8. عملکرد خروجی مانع خروجی غیر عادی زنگ هشدار.
9. خروجی رله سیگنال R & G رله.
10. سیگنال آشکارساز حلقه خارجی ضد انفجار رابط، سیگنال حسگر مادون قرمز ضد انفجار رابط.
11. رابط کاربری Count.
12. بازوی اولویت تابع فوق العاده فوق العاده ای را باز می کند. مهم نیست که دروازه فعلی در چه حالت باشد، اپراتور از طریق سه گانه
دکمه ی فشار، نرم افزار یا کنترل از راه دور برای صدور فرمان باز، دروازه اولویت را به اجرای اقدام باز خواهد کرد.
13. سد با عملکرد حفاظت ضد برخورد، زمانی که وسیله نقلیه به بازوی دروازه باز می شود، بازو می تواند برای جلوگیری از چرخش حرکت کند
آسیب به وسیله نقلیه و مانع مانع دستگاه.
14. تاخیر تابع انتخاب بسته.
15. عملکرد خودکار معکوس دستگیره حساسیت بالا (شدت را می توان تنظیم).
16. سیستم رابط پارکینگ.
17.RS485 یا RS232 کنترل ارتباطات شبکه بالا و پایین (بدون نیاز به نصب ماژول ارتباطی)
18. رابط سیگنال هشدار ضد برخورد.
19. پورت سرعت قابل تنظیم (از 0.9 ثانیه تا 10 ثانیه)
20. فولاد ریخته گری دقت بالا، بخش های متحرک فراتر از کیفیت صنعت
آیتم های خدمات
1. سرویس رایگان دو ساله عرضه می شود (از جمله بازو و کنترل از راه دور). در شرایط
مطابق با دستورالعمل عملیاتی، بدون نگهداری غیر مجاز قطعات و دستگاه
ما آسیب مکانیکی آشکار نداشته ایم، ما یک تضمین کیفیت برای محصول دروازه مانع را از
تاریخ استفاده برای یک دوره دو سال یا از تاریخ حمل و نقل تا سه سال شامل تمام مکانیکی
و اجزای الکترونیکی غیر از مواد مصرفی خاص.
2. خدمات تعمیر و نگهداری شارژ ماهانه ارائه شده است.
3. خدمات تکنولوژی عرضه می شود.
* موارد زیر برای تعمیر و نگهداری (یا جایگزینی) پرداخت می شود:
1.Broken با نصب اشتباه؛
2. با ولتاژ نامناسب خراب شده
3. سطوح سیستم تخریب شده توسط نصب و یا استفاده اشتباه است.
4. بر اثر فاجعه طبیعی کشته شد
5.Overdue
6. خدمات اقلام خارج از وعده.
دستورالعمل مبادله برای جهت بازو
جهت محصول می تواند تعویض شود، به 6 مرحله تقسیم می شود.
مرحله 1: حذف M8X20 داخلی پیچ شش ضلعی، خارج کردن هسته دستگاه؛
مرحله 2: ورق پشتیبانی الکتریکی را از سمت چپ به سمت راست بردارید؛
مرحله 3: پیچ M10 * 30 را بر روی سینی بوم ببرید (شکل 1 را ببینید)؛
مرحله 4: با استفاده از پیچ M14 * 150 برای خروج از سر سینی شیب (نگاه کنید به شکل 2)؛
مرحله 5: سر سینی رونق را از سمت چپ اصلی به سمت راست یا راست اصلی راست قرار دهید
از طرف دیگر؛
مرحله 6: هسته دستگاه را به صورت دستگاه قرار دهید، پیچ شش ضلعی M8 * 20 را ثابت کنید،
تبادل مسیر تکمیل شده است، بدون نیاز به تنظیم دیگر تنظیمات.
برنامه 1
دروازه مانع را می توان با دو دکمه کنترل کرد و یک ضربه کوتاه سیگنال زمان برای باز کردن دروازه مانع کافی است.
اتصال سیم کشی: GND و COM را روشن کنید
باز کردن: 24 ولت را با UP روشن کنید
بستن: 24V را با پایین بچرخانید
دستگاه های ایمنی اضافی می توانند به ورودی سیگنال مادون قرمز، ورودی سیگنال خودرو (آشکارساز حلقه) متصل شوند.
برنامه 2
دروازه مانع می تواند با کنترل از راه دور بسته و باز شود
اتصال سیم کشی: اتصال گیرنده GND (COM) به COM کنترل کننده Remote-up برای باز کردن و Remote-down برای بستن است.
افتتاح: اتصال سیگنال سطح دریافت گیرنده (5 ~ 24V) به دوربینی
بستن: اتصال سیگنال سطح پایین گیرنده (5 ~ 24V) را به دور از راه دور
دستگاه های ایمنی اضافی می توانند به ورودی سیگنال مادون قرمز، ورودی سیگنال خودرو (آشکارساز حلقه) متصل شوند.
اگر گیرنده کنترل از راه دور سیگنال رله غیر الکتریکی باشد، اتصال به صورت مکانیکی:
اتصال سیم کشی: GND و COM را روشن کنید
باز کردن: روشن + 24V را با Remote-up روشن کنید
بستن: 24 ولت را با Remote-down روشن کنید
دستگاه های ایمنی اضافی می توانند به ورودی سیگنال مادون قرمز، ورودی سیگنال خودرو (آشکارساز حلقه) متصل شوند.
2. چرا پانل كنترلر با "Di Di Di" صداهای غیر طبیعی عمل می كند؟
3. چرا این مانع به پایان نرسیدن باز و بسته می شود؟
4. هنگامی که مانع بسته شود، چرا زاویه درجه 5 درجه وجود دارد؟
5. هنگامی که مانع به پایان می رسد، اما خود را بدون کنترل نظارت بسته است، مشکل چیست؟
6. چرا هنگام باز کردن و بسته شدن موج بازوها زیاد است؟
7. پیشنهاد نصب نصب شهری لاستیکی:
8. آیا می توانید سفارش OEM / ODM را قبول کنید؟
اگر شما هر گونه سوال، لطفا با ما آزادانه تماس بگیرید!
