جزئیات محصول
محل منبع: چین
نام تجاری: WONSUN
گواهی: CE
شماره مدل: DZ-220
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: قابل مذاکره
جزئیات بسته بندی: ابتدا در بسته بندی حباب بسته بندی شده و سپس برای بسته بندی بیرونی با کارتن تقویت می شوید.
زمان تحویل: 3-7 روز کاری پس از دریافت پرداخت شما
شرایط پرداخت: T / T ، Western Union ، Gram Money ، تضمین تجارت ، پی پال و غیره ،
قابلیت ارائه: 1000 مجموعه / ماه
سرعت در حال اجرا: |
5s-8s |
ولتاژ محاسبه شده: |
DC24V |
مزایای: |
سرعت قابل تنظیم ، Hall Limit ، باتری پشتیبان پشتیبانی می شود |
CE ISO: |
آره |
حداکثر طول بازو: |
6 متر |
نام محصول: |

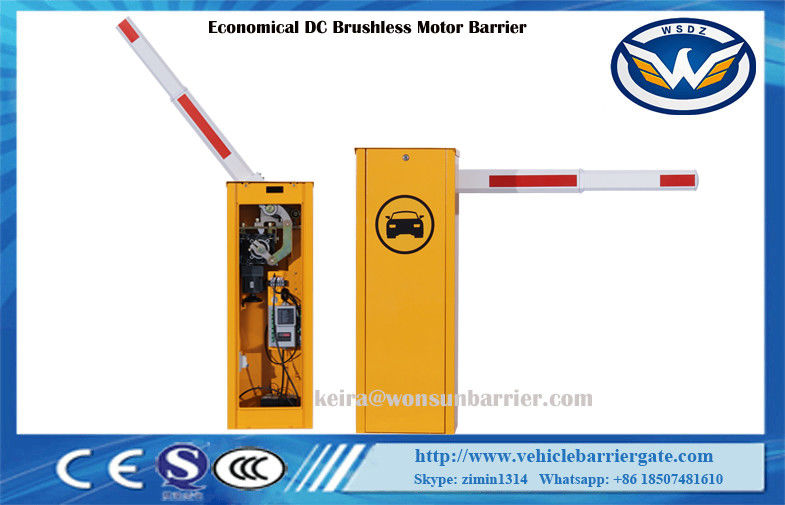

مقرون به صرفه موتور DC 24V مانع دروازه اتوماتیک بوم مانع پارک ماشین موانع سیستم اتوماتیک |
سرعت در حال اجرا: |
5s-8s |
ولتاژ محاسبه شده: |
DC24V |
مزایای: |
سرعت قابل تنظیم ، Hall Limit ، باتری پشتیبان پشتیبانی می شود |
CE ISO: |
آره |
حداکثر طول بازو: |
6 متر |
نام محصول: |
مقرون به صرفه موتور DC 24V مانع دروازه اتوماتیک بوم مانع پارک ماشین موانع سیستم اتوماتیک |
مقرون به صرفه موتور DC 24V مانع دروازه اتوماتیک بوم مانع پارک ماشین موانع سیستم اتوماتیک
ملاحضات امنیتی
برای اطمینان از عملکرد ایمن خود ، لطفاً کاملاً مطابق با مفاد این کتابچه راهنما دنبال کنید.
امکانات
1 سرعت دویدن را می توان از 1.5 تا 8 ثانیه تنظیم کرد
3 هنگام خاموش شدن دروازه سد را با چرخ موتور باز کنید ، پس از روشن شدن به طور خودکار تنظیم کنید
4 بازوی میل لنگ دارای ساختار حرکت سه پیوندی ، عملکرد پایدار است
5 کنترل از راه دور بی سیم باز / بستن
6 عملکرد معکوس خودکار (قابل تنظیم نیرو)
7 کانکتور فوتوسل مادون قرمز موجود است
8 اتصال دهنده آشکارساز حلقه موجود است.
9 به خوبی با تجهیزات سیستم پارکینگ ماشین ، با کنترل سیم (باید سیگنال سوئیچ باشد)
10 اتصال چراغ راهنمایی (AC220V ، توان کمتر از 40W)
11 ارائه سیگنال تماس خشک برای سیستم پارکینگ اتومبیل (COM ، NC ، NO)
12 تأخیر خودکار هنگام بسته شدن (قابل تنظیم)
پارامترهای فنی
| دمای کار (موتور) | -35 ℃ ~ + 80 |
| ولتاژ محاسبه شده | DC24V |
| سرعت دویدن | 1.5s-8s |
| جریان نامی | 8.58A |
| قدرت دارای امتیاز | 140 وات |
| سرعت بدون بار | دور 1850 دور در دقیقه |
| سرعت نامی | 1400 دور در دقیقه |
| فاصله کنترل از راه دور | M100M (در مکان باز) |
| درجه IP | IP44 |
| حداکثر طول بازو | : 6 میلیون |
نوع طول و پارامترهای سرعت عملکرد دروازه مانع
| نوع بازو | طول بازو (L) | زمان کار (S) | ارتفاع بین بازو و زمین (M) |
| بازوی مستقیم | 6M≥L> 5M | 5S | H = 0.83M |
| 5M≥L≥4.5M | 4S | ||
| 4.5M> L≥3M | 3S | ||
| بازوی تاشو 90 درجه | L≤5M | 5S | |
| بازوی تاشو 180 درجه | L≤5M | 5S | |
| بازوی دو حصار | 5M≥L≥4M | 6S | H = 0.9M |
| 4M> L≥3M | 3S | ||
| بازوی سه حصار | 5M≥L≥4M | 6S | H = 1.5M |
| 4M> L≥3M | 5S |
نصب برق ، نمودار سیم کشی
7.3.1 تمام اتصالات الکتریکی قبل از تحویل انجام می شود و لطفا آن را به طور تصادفی تغییر ندهید
اتصال برق و اتصال AC220V است.
7.3.2 اتصال چراغ راهنمایی: می تواند برق را بیش از 40 وات متصل کند.
7.3.3 کانکتور ضربه ای فوتوسل های مادون قرمز: سیگنال سوئیچ را برای خروجی گیرنده وصل کنید.
7.3.4 اتصالات آشکارساز حلقه: از هر دو حلقه داخلی و آشکارساز داخلی پشتیبانی می کند (فقط یک راه را می توان انتخاب کرد).
اگر نوع خارجی انتخاب شده است ، فقط سیگنال سوئیچ را برای خروجی ردیاب حلقه وصل کنید.
در صورت انتخاب نوع داخلی ، باید سیگنال سیم را به رابط سیم ردیاب خودرو متصل کنید.
7.3.5 اتصالات سیستم پارکینگ اتومبیل: سیگنال سوئیچ سیستم را به این اتصال متصل کنید ، سپس می تواند عملکرد دروازه مانع را کنترل کند.
7.3.6 محدود کردن سیگنال سوئیچ بالا و پایین: با خروجی COM ، NO ، NC ، وضعیت دروازه مانع را کنترل می کند.
اتصال دهنده 7.3.7 RS485: پس از انتخاب گزینه های ماژول RS485 ، می تواند MAX 15 قطعه دروازه مانع را توسط نرم افزار PC مدیریت کند.
نوع کنترل از راه دور
کنترل از راه دور با استفاده از کنترل کننده از راه دور کد ویژه یادگیری IC ، فرکانس بی سیم 418 مگاهرتز ، ضد تداخل قوی ،
فاصله کنترل از راه دور طولانی ، که می تواند تا 100 متر در آب و هوای خوب ، به راحتی و با دوام استفاده کنید.گیرنده یادگیری
کنترل از راه دور کد می تواند 16 کد مختلف کنترل از راه دور را ذخیره کند ، و تعداد نامحدودی از همان کنترل از راه دور کد را پشتیبانی می کند.
گیرنده خارجی هنگام روشن شدن ، کنترل از راه دور را ظرف 5 ثانیه فرا گرفت ، همزمان کلید باز / بستن را فشار دهید
برای تکمیل یادگیری و تنظیم مجدد برای ادامه یادگیری در صورت عدم تکمیل.در صورت تکرار یادگیری ، گیرنده خارجی را باز کنید
پوسته ، یک دکمه سفید روی صفحه مدار وجود دارد ، 15 ثانیه را نگه دارید تا کد کنترل از راه دور حذف شود ، به یادگیری ادامه دهید یا
برای یادگیری دکمه سفید را فشار دهید.
Wonsun یک تولید کننده حرفه ای برای دروازه مانع ، مانع رونق ، موتور دروازه کشویی است.در صورت علاقه ، لطفاً آزادانه با من تماس بگیرید.
ایمیل: keira@wonsunbarrier.com
اسکایپ: zimin1314
Whatsapp: +86 185 0748 1610
Wechat: Keira_Xia
