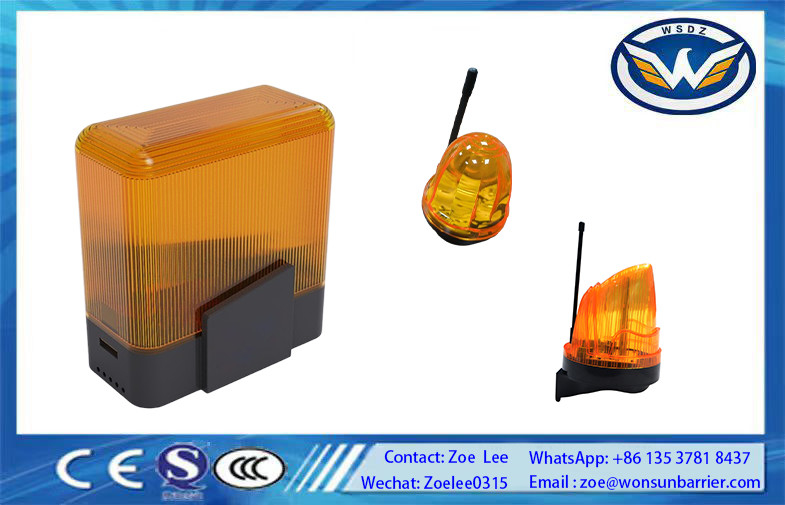

چراغ هشدار LED با کارایی بالا برای دروازه های مانع وزن 0.5kg

I. بررسی اجمالی محصول

II. مشخصات فنی اصلی

پارامترهای الکتریکی

• ولتاژ ورودی: از طیف وسیعی از DC/AC 12V - 220V پشتیبانی می کند و امکان نصب انعطاف پذیر در محیط های مختلف منبع تغذیه را فراهم می کند.
• جریان عملیاتی: با حداکثر جریان مصرفی ≤50mA در 12VDC، حداقل توان را مصرف می کند در حالی که عملکرد ثابتی را ارائه می دهد.
• روشنایی: دارای سطح روشنایی بالا >100Lm در 1.5W (با استفاده از LED های Φ4)، که دید عالی را حتی در شرایط محیطی روشن تضمین می کند.

حالت های عملکردی

• حالت های کاری: دو حالت قابل انتخاب را ارائه می دهد -
  • 1. حالت روشن ثابت: روشنایی مداوم را برای سناریوهایی که نیاز به نشانگر بصری ثابت دارند، فراهم می کند.
  • 2. حالت چشمک زن: دارای فرکانس چشمک زن 1HZ است که برای جلب توجه در شرایط اضطراری یا هشدار بسیار موثر است. انتخاب حالت به راحتی از طریق جامپر انجام می شود.

پارامترهای فیزیکی و محیطی

• رابط ها: مجهز به رابط های ضروری -
  • 1. رابط برق: برای اتصال به منبع تغذیه.
  • 2. رابط آنتن (در صورت وجود): قابلیت های ارتباط بی سیم را تسهیل می کند (بسته به مدل خاص).
• دمای عملیاتی: در محدوده دمایی -10℃ - 60℃ کار می کند، مناسب برای اکثر محیط های داخلی و خارجی.
• دمای ذخیره سازی: می تواند با خیال راحت در محیطی با محدوده دمایی -20℃ - 70℃ ذخیره شود.
• وزن خالص: وزن 246.7 گرم (شامل لوازم جانبی) است که آن را سبک وزن اما بادوام برای نصب آسان می کند.
• پیکربندی استاندارد محصول: هر بسته شامل 1 چراغ چشمک زن، 1 مجموعه پیچ و رولپلاک، 2 پیچ براکت نصب و 1 دفترچه راهنما است.

III. دستورالعمل نصب

آماده سازی قبل از نصب

1. ابزارهای لازم مانند پیچ گوشتی دوسو را جمع آوری کنید.
2. اطمینان حاصل کنید که ناحیه نصب الزامات را برآورده می کند: یک سطح محکم و بدون لرزش و در موقعیتی قرار دارد که به راحتی برای مخاطبان مورد نظر قابل مشاهده باشد.

نصب گام به گام

1. دسترسی به اجزای داخلی
   • از یک پیچ گوشتی دوسو برای بیرون آوردن چفت ها در دو طرف محفظه چراغ استفاده کنید و با دقت درپوش را بردارید.
2. اتصال برق
   • ترمینال برق را پیدا کنید. سیم های مناسب را برای مطابقت با منبع تغذیه موجود (سازگار با DC/AC 12V - 220V و قطبیت DC حساس نیست) وصل کنید. از سیم کشی ایمن و مناسب برای جلوگیری از مشکلات الکتریکی اطمینان حاصل کنید.
3. انتخاب حالت (در صورت نیاز)
   • اگر نیاز به جابجایی بین حالت های کاری (روشن ثابت یا چشمک زن) دارید، موقعیت جامپر را با توجه به نیاز خود تنظیم کنید. برای قرارگیری صحیح جامپر به علامت های روی مدار داخلی مراجعه کنید.
4. درپوش را محکم کنید و آزمایش کنید
   • درپوش را دوباره روی محفظه قرار دهید و با استفاده از چفت ها آن را محکم کنید. منبع تغذیه را روشن کنید و تأیید کنید که چراغ چشمک زن همانطور که انتظار می رود در حالت انتخاب شده کار می کند.

IV. راهنمای سیم کشی (در صورت قابل اجرا برای نصب های پیچیده)

شناسایی ترمینال ها

• ترمینال انتخاب حالت: برای پیکربندی حالت کاری چراغ استفاده می شود.
• ترمینال برق: نقطه اتصال اصلی برای تامین برق به دستگاه.

مراحل سیم کشی

1. قبل از شروع هرگونه کار سیم کشی، منبع تغذیه را قطع کنید تا ایمنی تضمین شود.
2. سیم ها را مطابق طراحی سیستم الکتریکی خود به ترمینال های مربوطه وصل کنید. برای ترمینال برق، از تطابق ولتاژ مناسب (DC/AC 12V - 220V) اطمینان حاصل کنید.
3. پس از سیم کشی، تمام اتصالات را از نظر محکم بودن و صحت دوباره بررسی کنید. اتصالات شل یا نادرست می تواند منجر به نقص یا خطرات ایمنی شود.
4. منبع تغذیه را بازیابی کنید و عملکرد چراغ چشمک زن، از جمله عملکرد حالت (در صورت مرتبط با تغییرات سیم کشی شما) را آزمایش کنید.

V. یادداشت ها و اعلامیه ها

اقدامات احتیاطی ایمنی

1. قطع برق: همیشه منبع تغذیه را در هنگام نصب، نگهداری یا هر کاری که شامل تنظیمات سیم کشی می شود، قطع کنید. این از خطر برق گرفتگی جلوگیری می کند.
2. سیم کشی ایمن: هنگام استفاده از برق AC با ولتاژ بالا، اطمینان حاصل کنید که تمام اتصالات سیم کشی بسیار ایمن هستند. اتصالات شل می تواند منجر به قوس الکتریکی، گرم شدن بیش از حد و حوادث احتمالی برق گرفتگی شود. سازنده مسئولیتی در قبال حوادث ناشی از سیم کشی یا نصب نادرست ندارد.

نگهداری و عیب یابی

1. بازرسی منظم: به طور دوره ای چراغ چشمک زن را از نظر هرگونه نشانه ای از آسیب، اتصالات شل یا کاهش عملکرد بررسی کنید. سطح چراغ را به آرامی تمیز کنید تا روشنایی بهینه حفظ شود.
2. نکات عیب یابی
   • اگر چراغ کار نمی کند، ابتدا منبع تغذیه و اتصالات سیم کشی را بررسی کنید.
   • برای مشکلات مربوط به حالت، موقعیت جامپر را تأیید کنید و اطمینان حاصل کنید که به درستی تنظیم شده است.
   • در صورت بروز مشکلات مداوم، برای پشتیبانی فنی به اطلاعات تماس ارائه شده توسط سازنده مراجعه کنید.
